Контроль гармоник и реактива
в сети 380 В

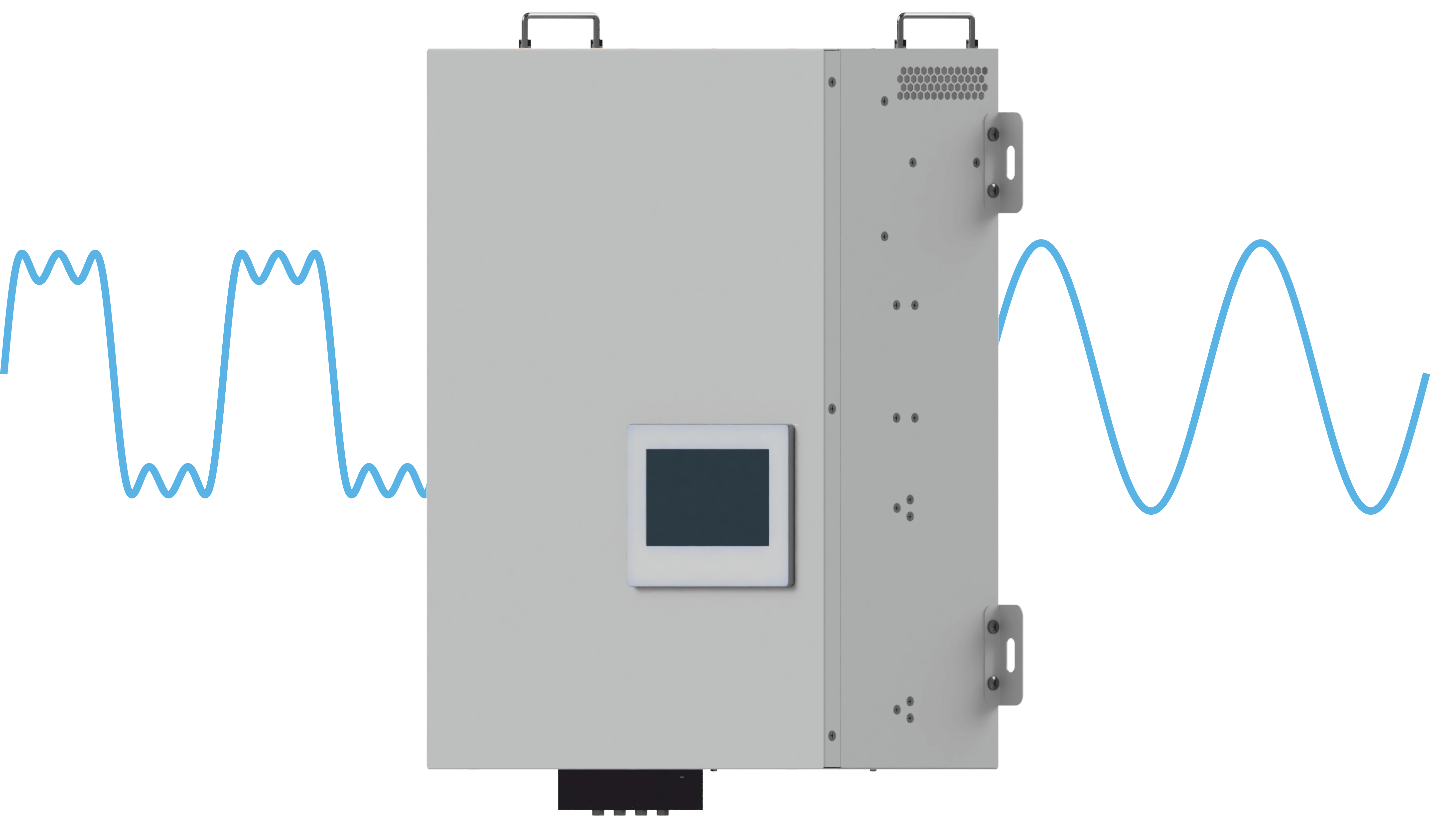

Пассивный фильтр и УКРМ работают на фиксированные частоты и завязаны на режим сети. АФК измеряет ток в реальном времени и формирует компенсирующий ток, поэтому стабильно держит уровень гармоник при изменении нагрузки.

Считаем долю нелинейной нагрузки (ЧРП, ИБП, серверы), ток трансформатора и требуемый уровень THDi. Обычно АФК берут 20–40% от номинального тока ввода с запасом под рост нагрузки.

По сути нет. Так по-разному называют один и тот же класс устройств — активные фильтры гармоник, которые автоматически и динамически подстраиваются под нагрузку.

Проводим замеры: профили тока, THDi, спектр гармоник по фазам и нулю. По результатам подбираем ток АФК, схему включения и при необходимости даём рекомендации по УКРМ и охлаждению.

АФК может одновременно: снижать гармоники тока, компенсировать реактивную мощность и частично выравнивать перекос фаз. Режимы настраиваются: только гармоники, только реактив или совместно.

Да, модули объединяются для масштабирования тока и отказоустойчивости.

АФК ставят в первую очередь из-за гармоник. Реактивная мощность компенсируется «в нагрузку» и управляется по месту. Если проблема только в штрафах за реактив без искажений тока — чаще достаточно УКРМ.

Обычно 30–60% от суммарного тока искажённых нагрузок (ЧРП/ИБП) или по результатам замеров спектра.

АФК работает в трёх режимах: корректирует гармоники, компенсирует реактивную мощность или делает оба действия одновременно.

Гарантия 24 мес. Удалённый мониторинг, обучение персонала, склад ЗИП.

Если основная задача — только cos φ и гармоники в норме, достаточно УКРМ (желательно с дросселями). Если THDi высокий, много ЧРП/ИБП и нелинейных нагрузок — нужен АФК, а УКРМ работает как дополнение.

Пришлите запрос на почту — ответим, подберём оптимальную конфигурацию и подготовим коммерческое предложение.
